اجزای تشکیل دهنده یخچال
هر یخچال بصورت پایه دارای: کمپرسور، کندانسور، اواپراتور و گاز و ترموستات است. هریک از اینها جزو لاینفک وسایل سرماساز هستند که در صورت نبود هریک این فرایند امکانپذیر نمی‌باشد.

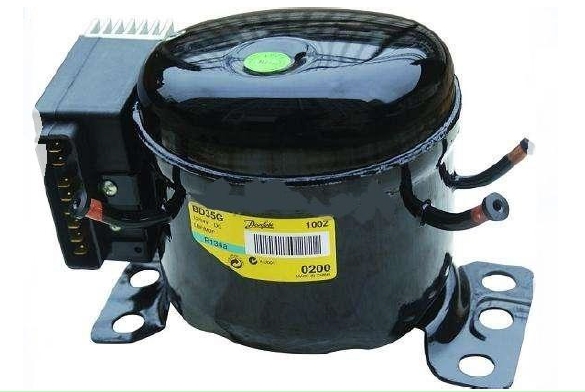

کمپرسور
کمپرسور یخچال خانگی از دو بخش الکتریکی و مکانیکی تشکیل گردیده‌است که هر دو قسمت درون پوسته‌ای فولادی قرار دارند.
قسمت الکتریکی در اغلب یخچالهای خانگی یک الکتروموتور از نوع آسنکرون می‌باشد که وظیفه به حرکت درآوردن قسمت مکانیکی را به عهده دارد. البته در سال‌های اخیر کمپرسورهای یخچال فریزرها هم تغییرات زیادی داشته‌اند؛ و قسمت الکتریکی ان اینورتری یا موتور خطی شده‌اند.
قسمت مکانیکی در کمپرسورهای یخچال خانگی شامل یک سیلندر است که پیستون آن توسط هستهٔ موتور الکتریکی به حرکت در می‌آید. حرکت رفت و برگشتی پیستون باعث ایجاد حالت مکش و دمیدن می‌شود؛ و البته در کمپرسورهای نوع خطی و نوع کمپرسور روتوری و یا کمپرسور نوع اسکرال، میل لنگ دیگر وجود ندارد. مقدار مشخصی از روغنی که مخصوص این کار ساخته شده داخل پوسته وجود دارد که وظیفه روانکاری و خنک‌کردن قسمت الکتریکی و مکانیکی را بر عهده دارد.

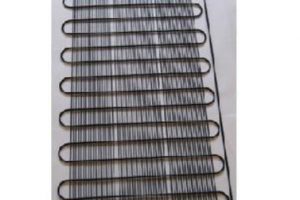

کندانسور
کندانسور (به انگلیسی: Condenser) (چگالنده) قسمتی از سیستم است که وظیفه خنک‌سازی سیال عامل و عمدتاً تبدیل بخار به مایع را بر عهده دارد. در واقع گاز فریون بس از فشرده شدن توسط کمپرسور در کندانسور خنک شده و تبدیل به مایع می‌گردد. در یخچالهای خانگی معمولاً به صورت شبکه‌ای لوله‌ای بر روی دیواره پشت یخچال نصب شده است ودر یخچالهای بزرگ فروشگاهی معمولاً شبیه رادیاتور اتوموبیل است که اغلب از یک فن جهت بهبود فرایند میعان نیز استفاده شده است

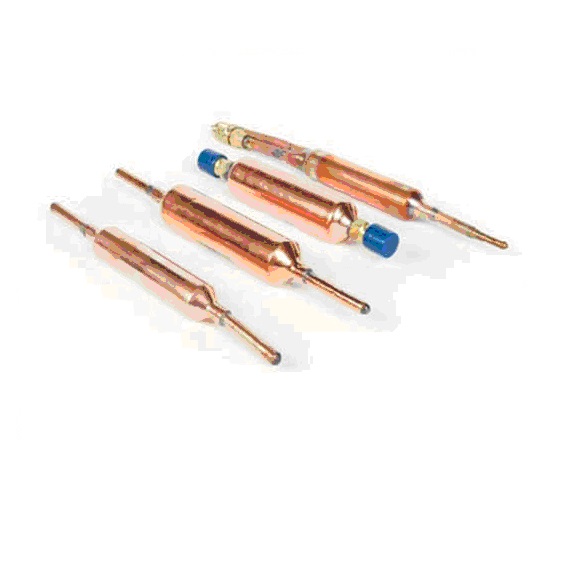

فیلتر یا درایر
از آنجا که ممکن است گاز پس از عبور از کندانسور جرم های آن را حمل کند یا گاز دارای رطوبت باشد،لازمست قبل از سرما سازی کاملا” پاک و خشک شود . به همین منظور پس از رادیاتور از فیلتر(درایر) عبور میکند درایر دارای دو لوله ارتباطی است که یکی از لوله ها سطح مقطع بزرگتری دارد و در واقع محل اتصال آن به خروجی کندانسور است . در این ورودی درایر شبکه های توری بسیار ریز به منظور سلب جرم و یا جداره های فرسوده شده لوله های کندانسور است.لوله دوم درایر سطح مقطع بسیار کمتری دارد تا بدینوسیله گاز پس از درایر تحت فشار بسیار زیاد قرار گیرد.
درون درایر را از موادی بنام سیلیکات یا سیلیکاژل پر می کنند . این مواد خاصیت رطوبت زدایی داشته و گاز پس از عبور رطوبت خود را تماما” به این مواد میدهد وخشک می شود بمرور بر اثر کار کرد زیاد رنگ قهوه ای بسیار روشن این مواد به تیرگی می نهد و این تغییر حالت در واقع بیانگر پایان توانایی این مواد جهت رطوبت زدایی است از اینرو پیشنهاد می شود به هنگام تعویض کمپرسور یا شارژ گاز مجدد یخچال درایر را نیز تعویض نمایید تا سرما سازی کیفیت مطلوب را داشته باشد
کمپرسور وظیفه فشرده کردن و گردش گاز مبرد فریون را درون کانالهای اواپراتور بر عهده دارد؛ که در نتیجه گردش گاز در کانالها و به خاطر خاصیت گاز مبرد فریون باعث خنک شدن اواپراتور می‌شود. به عبارت صحیح تر کمپرسور یخچال وظیفه فشرده کردن ماده مبرد را دارد، تا در قسمت کندانسور گاز داغ، با از دست دادن گرما تبدیل به مایع شود و در اواپراتور مایع مبرد اجازه انبساط پیدا میکند و با تغییر فاز از حالت مایع به گاز، گرما را از داخل یخچال می‌گیرد و در قسمت کندانسور به محیط میدهد. در نتیجه باعث خنک شدن یخچال می‌شود. امروزه مبردهای فریون بعلت مشکلات زیست‌محیطی، با مبردهای دیگر مثل R134 و R600 جایگزین شده‌اند

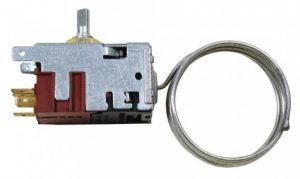

ترموستات
ترموستات نیز کار قطع و وصل شدن جریان برق (متعادل نگه داشتن دمای یخچال) را به کمپرسور انجام میدهد. به طوری که وقتی دمای یخچال بالا آمد (داخل یخچال گرم شد) با وصل شدن جریان برق کمپرسور شروع به کار میکند و داخل یخچال را خنک میکند و وقتی دما پایین آمد (داخل یخچال خنک شد) جریان برق را از کمپرسور قطع میکند.
گاز یا ماده مبرد
در یخچالهای اولیه از گاز آمونیاک (NH3) به عنوان گاز مبرد استفاده می‌شد، اما به علت عوارض ناگوار آن در برخورد با بدن انسان، ترکیب شدن حالت مرطوب آن با مس و آلمینیوم، و نیز خاصیت انفجاری‌اش، و خطر خفگی ان برای انسان، رفته‌رفته از گاز فریون به جای آن استفاده گشت. در یخچالهای رایج امروزی معمولاً از فریون ۱۲ با ترکیب CCl2F2 استفاده می‌شود که گازی بی‌بو است و حتی در صورت ترکیب شدن با رطوبت موجب خوردگی فلزات نمی‌شود؛ همچنین فریون قابل اشتعال نیست. از معایب استفاده از فریون در یخچال‌ها می‌توان به حجم زیاد آن‌ها در مقایسه با آمونیاک، و تخریب لایه اوزون و ایجاد اثر گلخانه‌ای اشاره کرد. با توجه به این معایب تلاش‌هایی برای یافتن گازهای جایگزین فریون به عمل آمده که گاز جدیدی به نام 134A و مبرد هیدروکربن R600 حاصل آن است. در کولرهای گازی از فریون ۲۲ استفاده می‌شود که به علت دارا بودن هیدروژن، اثر تخریبی آن در لایهٔ اوزون به مراتب کمتر از فریون‌های ۱۱ و ۱۲ است.[۱] بعد از کار با گازهای R134 و R12 و ... ، مشکلاتی مانند راندمان پایین، قیمت بالا، مقدار زیاد مورد استفاده در مسیر برودتی یخچال و غیره باعث شد گاز ارزان و خطرناک R600 (ایزوبوتان) با راندمان بالا جایگزین گاز قبل بشود؛ و برای کولر گازی‌ها بجای R22، از گاز R410 , R407 استفاده مکنند. مبردهای یخچال و کولر گازی به دو دسته کلی تقسیم می‌شوند از نظر ترکیب مولکولی. گازهای قدیمی مثل R12,R22,R134 همگی از یک نوع مولکول هستند؛ ولی گازهای جدید مثل R600,R410,R436,R407 همگی از چند نوع گاز تشکیل شده‌اند و موقع شارژ گاز باید بصورت مایع شارژ شوند تا میزان ورودی به یخچال فریزر یا کولر گازی متعادل باشد.
جا یخی (فریزر)
روش کار یخ زن یا جا یخی که به آن فریزر نیز میگویند همانند یخچال است با این تفاوت که ترموستات آن برای دمای پایین‌تری تنظیم می‌شود. همچنین مناسب است که از گاز مبردی استفاده شود که دمای تبخیر آن پایین‌تر باشد (مانند فریون ۱۲). در فریزرهای پرقدرت از بادبزن برای خنک‌کردن کمپرسور و کندانسور استفاده می‌شود.[۱۰] دمای فریزرها از -۱۴ درجه سلسیوس سردتر باید باشد تا به مواد غذایی آسیب نرسد. اکثر فریزرهای خانگی دمای تنظیمی از -۱۴ تا-۲۵ درجه سلسیوس دارند. برای فریزرهای نگهداری بستنی از مبرد. R22 که تا دمای -۴۰ درجه سلسیوس سرما تولید می‌کنند استفاده می‌شود.
