تعویض قطعات پکیج و آموزش سرویس پکیج



قبل از اقدام به تعویض هریک از اجزا پکیج از قطع بودن جریان گاز و برق پکیج اطمینان حاصل کنید.

الف) جدا کردن حفاظ بیرونی پکیج

  1. سه عدد پیچ نگهدارنده قاب را که در پایین آن قرار گرفته اند باز کنید.
  2. به آرامی گوشه های پایینی قاب را کشیده و به سمت بالا بلند کنید تا از محل خارها بیرون بیاید.



پکیج

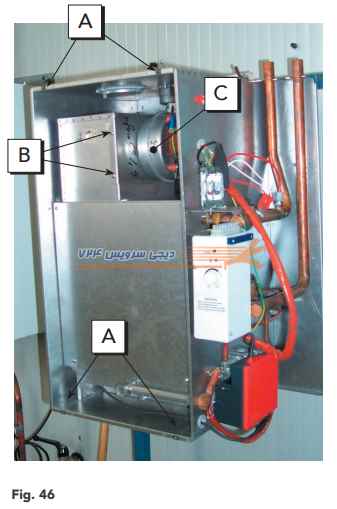

ب) باز کردن فن مربوط به دودکش پکیج

          a) پنل جلویی عایق بندی شده را که با 4 عدد پیچ مهار شده باز کنید.

          b) دو عدد پیچ را که در شکل 46 با نماد b نمایش داده شده است را باز کنید.

          c) دود کش را از محل قرار گیری پین در انتهای آن بلند کنید.

          d)فن را از پکیج بیرون کشیده و اتصالات برقی آن را جدا کنید.همچنین شلنگ های هوا را باز کنید. اما به موقعیت نصب آنها توجه کنید و آنها را به خاطر بسپارید.

e) محفظه فن را از محل نصب آن روی بنده که با سه عدد پیچ مهار شده است باز کنید.

f) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.

پکیج

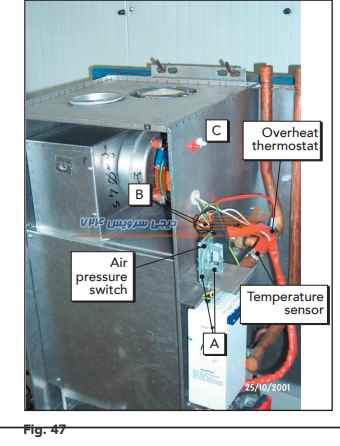

ج) ترموستات اضافه دما-شکل 47

          a) ترموستات اضافه دما را کشیده و کلیپ یا گیره نگهدارنده محافظ را از لوله جریان باز کنید.

          b) سیم های برق را از ترموستات اضافه دما باز کنید.

c) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.در صورت لزوم heat sink را نیز تعویض کنید.



د) جداکردن سوئیچ فشار هوا –شکل 46

          a) اتصالات الکتریکی و شلنگ ها را از سوئیچ فشار هوا جدا کنید و به موقعیت نصب آنها نیز دقت کنید.

          b) 2 عدد پیچی که سوئیچ فشار هوا را مهار کرده باز کنید.

c) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.



ه) سنسور دما- شکل 46

          a) سیم های برق متصل شده به سنسور را باز کنید.

          b) آب موجود در پکیج را با استفاده از شیر تخلیه پکیج خالی کنید.

          c) سنسور را از شلنگ جریان باز کنید.

d) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود. البته مطمئن شوید که پین های موقعیت b بر روی سنسور وجود دازند. ( 2 عدد پین)




بیشتر بخوانید   پیشنهاد میکنیم مطلب تعمیرکار پکیج بوتان را حتما مطالعه کنید.


و) بازنمودن مشعل- شکل 47

          a) پنل جلویی مربوط به محفظه احتراق را باز کنید. ( با 4 عدد پیچ مهار شده است.)

          b) به آرامی مشعل را تا جایی که الکترود جرقه زن اجازه میدهد به سمت جلو بکشید.

          c) سر جرقه زن را از الکترو جدا کنید.

d) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.

پکیج

پکیج

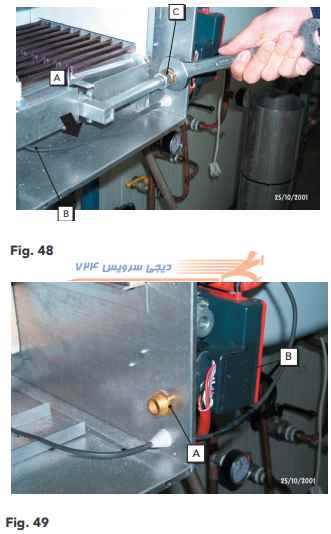

ز) شیر گاز- شکل 48

          A) 4 عدد پیچ نگهدارنده شیر ورود گاز را باز کنید که در زیر شیر گاز واقع شده است.

          B) بورد PCB را مطابق تصویر b شکل باز کرده و محل قرار گیری شیر گاز را که با یک عدد پیچ مهار شده باز کنید و گوشه ای قرار دهید.

          c) شلنگ تعادل و سیم اتصال به زمین را از شیر گاز باز کنید.

          D) 3 عدد پیچ نگهدارنده شیر گاز را از داخل محفظه احتراق باز کنید.

E) شیر گاز را جدا نموده و قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.

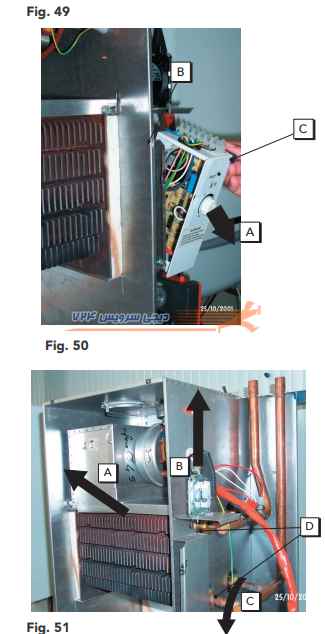

ک) کنترل PCB – شکل 49

          A) ترموستات پکیج را خاموش کردده و فیش آنرا جدا کنید.

          B) پیچ های نگهدارنده محفظه بورد PCB را باز کنیدو محفظه PCB را پایین بیاورید.

C) اتصالات الکتریکی را از بورد PCB باز کنید. به موقعیت نصب آنها دقت کنید.

          D) 2عدد مهره پلاستیکی را از بیرون محفظه PCB که پین های نگهدارنده را در موقعیت خود نگه میدارند باز کزده و به آرامی پین داخلی محفظه را فشار دهید.

          E) خیلی با دقت دکمه ی ریست داخل محفظه را فشار دهید و PCB را جدا کنید.

          F) پین های نگهدارنده ی PCB را باز کرده و تعویض قطعات را انجام دهید.

G) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.



ل) مبدل حرارتی – شکل 50

A) فن و دودکش را از پکیج جدا کنید. همه ی اتصالات را از فن جدا کنید  به موقعیت آنها دقت کنید.

 B) سوئیچ فشار هوا را باز کنید.

 C) قطعه کنترل PCB را دور بیندازید.

D) جریان گاز و برق را قطع کرده و قطعات ملحقه به PCB را باز کنید.

E) اتصالات مبدل حرارتی را باز کرده و مبدل حرارتی را بیرون بیاورید.

F) قطعات مورد نظر را تعویض کنید و مراحل فوق را بصورت برعکس انجام دهید تا پکیج مونتاژ شود.
